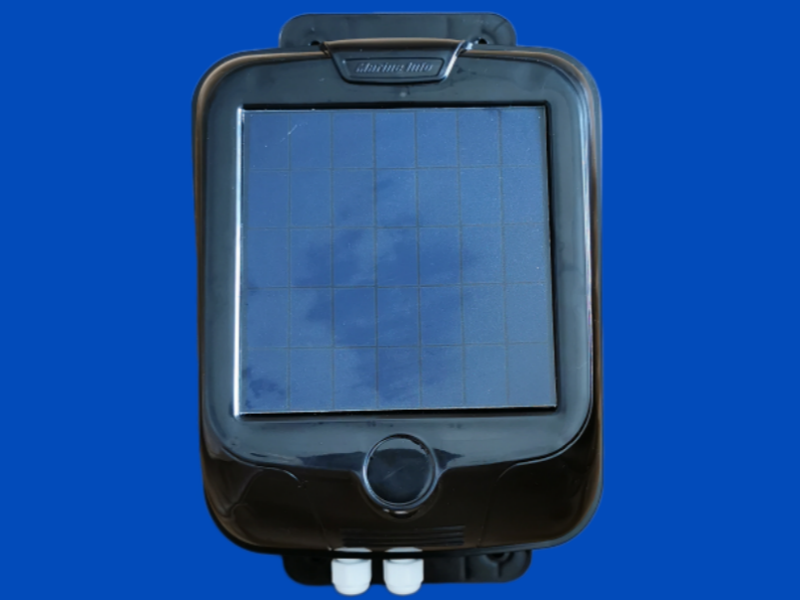

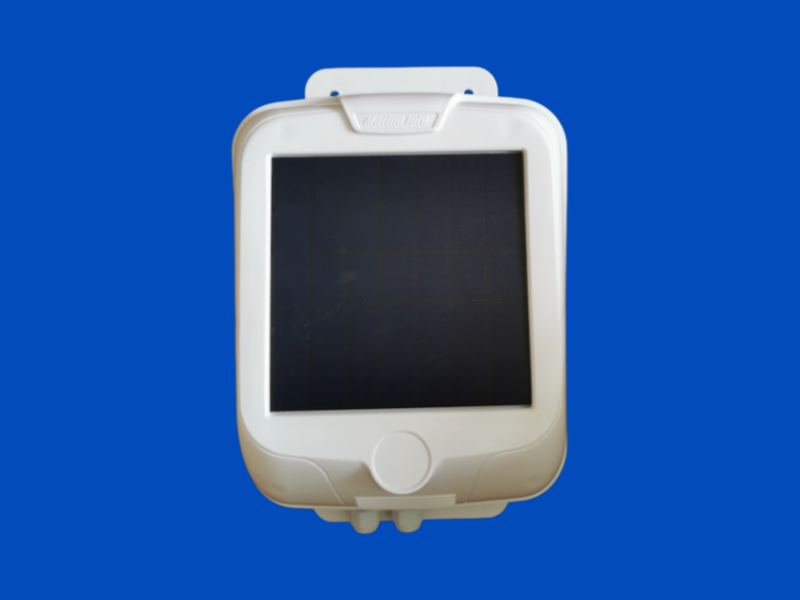

小型增水测量仪

分类	名称	参数
测量指标	水位量程	0~4m，0~10m，0~30m 可根据传感器实际量程选择，可设置^①
	典型误差	±0.05% FS
	最大误差	±0.1% FS
	分辨率	0.2cm（量程：0~10m）
接口	传感器接口数量	4个4-20mA，两线制2个；RS485，1个；RS232，1个
	时间精度	±5 秒，0℃至 40℃范围内每月
	响应时间	1S
	内存	100 万次测量，连续记录
	采集（记录）间隔	1分钟到18个小时，可设置^①
	回传间隔	1分钟到18个小时，可设置^①
静压式液位传感器	电压	9-36V DC，标准：24VDC（恒压）
	输出信号	4~20mA（两线制）
	物理接插头	自定义，要求防护等级达到IP68，
电源	电池容量	根据整体功耗选择容量，要求：10分钟采样率，10分钟北斗发送频次可连续工作2个月
	电池寿命	典型3-5年，在-20℃至 50℃
	太阳能电池板	根据整体功耗选择功率，可外接大功率太阳能电池板
北斗	电源	5.0V，>3.5A
	接口	5.0V，>3.5A
	4G	全网通
	4G+北斗短报文	全网通，北斗只发送
其他	工作温度	-20℃至 60℃
其他	防护等级	IP67/IP68

销售用图纸产品规格书

产品主要尺寸参考图

功能：实现风暴增水实时感知，安装方便，价格低，精度高，不需要繁琐的通气管或干燥剂维护。其功能如下：

l 传输方式：4G回传、4G+北斗回传；

l 数据本地存储：数据可进行本地存储；

l 本地存储、4G、北斗回传信息：设备唯一ID，时间，原始水位值，1/3波高，1/10波高，电池电量，内存使用率；

l 通过串口工具和4G远程可进行如下参数在线配置：4G服务器IP与端口号、北斗ID、回传间隔、量程；

l 串口工具：可通过串口工具查看本地数据记录起止时间、电池电量、内存使用率，取出数据时可设置起止时间；

l 断网可自动重连，重连后本地存储数据自动续传；

l 时间自动同步；

l 传感器接口：4-20ma；

l 电源：太阳能电池板+锂电池，并可外接大功率太阳能板和适配器进行充电；

l 电池电量监测；

技术指标

分类	名称	参数
测量指标	水位量程	0~4m，0~10m，0~30m 可根据传感器实际量程选择，可设置^①
	典型误差	±0.05% FS
	最大误差	±0.1% FS
	分辨率	0.2cm（量程：0~10m）
接口	传感器接口数量	4个4-20mA，两线制2个；RS485，1个；RS232，1个
	时间精度	±5 秒，0℃至 40℃范围内每月
	响应时间	1S
	内存	100 万次测量，连续记录
	采集（记录）间隔	1分钟到18个小时，可设置^①
	回传间隔	1分钟到18个小时，可设置^①
静压式液位传感器	电压	9-36V DC，标准：24VDC（恒压）
	输出信号	4~20mA（两线制）
	物理接插头	自定义，要求防护等级达到IP68，
电源	电池容量	根据整体功耗选择容量，要求：10分钟采样率，10分钟北斗发送频次可连续工作2个月
	电池寿命	典型3-5年，在-20℃至 50℃
	太阳能电池板	根据整体功耗选择功率，可外接大功率太阳能电池板
北斗	电源	5.0V，>3.5A
	接口	5.0V，>3.5A
	4G	全网通
	4G+北斗短报文	全网通，北斗只发送
其他	工作温度	-20℃至 60℃
其他	防护等级	IP67/IP68

注：

①可设置：均为通过串口工具和4G服务使用命令进行控制程序内部参数修改；

②无需LCD显示。
